ホンダNBOX【DBA-JF3】アイドリングストップ用バッテリー交換
今回はホンダのNBOX【DBA-JF3】のアイドリングストップ車用のバッテリーを交換したので紹介します。
バッテリー交換に必要なもの(準備編)

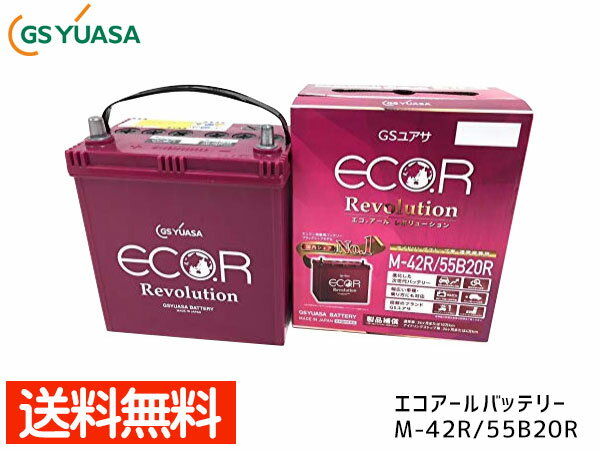

新品のアイドリングストップ車用バッテリー(M-42R)
まずは交換する新品のバッテリーを準備しましょう。
NBOX【DBA-JF3】はアイドリングストップ車なので普通のバッテリーではダメです！！仮に取り付けてもすぐダメになってしまうのでアイドリングストップ車用専用のバッテリーを必ず準備すること。
バッテリーの型式は「M-42R」です。
バッテリー交換時のバックアップメモリー
バッテリーを交換する時には必ず必須になる「バックアップ」。バックアップを取りながら交換作業をしないとメモリーが飛んだりして大変です。昔はオーディオの時計やラジオの周波数を設定しなおすぐらいでよかったのですが、最近のお車は高性能となっているのでメモリーが飛んでしまうと専用の診断機がないと復旧できないこともありますのでしっかりバックアップは取ります。
私が業務で使用しているバックアップ機は【CTEK MXS7.0】を使用しています。
工具
- ラチェット
- 8mmのコマ
- 10mmのコマ
- 10mm・12mmのネガネ
バッテリー交換時には少し小さめのメガネ(10mm・12mm)とラチェットがあればたいていのバッテリーは交換できます。
これから自分でバッテリーを交換していくのなら持っておいて損はないですよ。
実際のバッテリー交換作業
バックアップを取る
ハンドルの下側に「OBD2」というコネクターがありますのでそこにバックアップのケーブルを接続します。
別の車両の写真ですが、下の写真のように台形のカタチをしたものが「OBD2」のコネクターです。
大概の車両はハンドルの下側にあることが多いです。別の車両の時にも参考にしてください。
コンセントにつなぎバックアップ機本体の電源を入れます。
電源が入った後、モードボタンを押して【SUPPLY】モードに切り替えます。
モードボタンを押していくと下のランプが
NORMAL→❆→SUPPLY→RECONDと順番に切り替わっていきます。
SUPPLYのところに設定すると上側のSUPPLYのランプも光り始めるので下も上もランプがついたら交換作業開始してOKです。
バッテリーを固定しているステーを外す
バッテリーの真ん中にバッテリーを押さえつけるようにステーがあり左右にナットで固定されているのでラチェットを活用して左右それぞれナットを緩めます。
ある程度緩めたら下の方に棒を引っかけている状態なのでそれを外します。
バッテリーのプラス・マイナス端子を外す
ステーが外れたらバッテリー本体のプラスとマイナス端子を緩めて外していきます。
【外すとき】マイナス端子外す→プラス端子外す→バッテリー取り出す
【取り付ける時】新しいバッテリーを置く→プラス端子取付→マイナス端子取付
交換時の必須条件になるので覚えておいてください
まずはマイナス端子を緩めて外します。
次にプラス端子を緩めて外します。
マイナス・プラス端子両方とも外したら古いバッテりーを取り出します。
新しいバッテリーを取り付ける
新しいバッテリーを入れ替えて入れたら今度は
プラス端子→マイナス端子の順番で取り付けていきます。
まずは手でグリグリしながら端子にしっかりはめ込んでいきます。
そしてメガネを活用して締めこんでいきます。
マイナス端子側も手でグリグリしながらはめ込んで最後はメガネで締めこみます。
あとは最初に取り外したステーを取り付けてバッテリーをしっかり固定できたらOKです。
バッテリー交換作業完了!!無事にバッテリー交換出来ました!!
最後に初期化設定をしたらすべて完了です。
バックアップ機を取り外す
新しいバッテリーに交換出来たら、コンセントから電源コードを抜きＯＢＤ２コネクターから端子を外し、バックアップ機を取り外します。
初期化設定
今回交換したホンダのNBOX【DBA-JF3】のアイドリングストップ車用バッテリーの交換後は3つ初期化設定しなければなりません。
- パワースライドドアの初期化
- 内部抵抗値リセット作業
①パワースライドドアの初期化
バッテリーの端子を取り外した時(＝バッテリーを交換した時)などにバックアップをしていなかった時、もしくはバックアップをしていたが正常に出来なかった場合は下記作業が必要となります。
①手動でパワースライドドアを全開にする
手動でパワースライドドアを全開にする。これだけでＯＫです。
②内部抵抗値リセット作業
下記症状(新品バッテリーに交換後もIS表示灯が消えない症状）が出ている時はこのリセット作業が必要となります。下記症状が出ていなくてもバッテリーを交換した後はこのリセット作業をすることをおすすめします。
〇症状
IS表示灯(橙色)
が点灯していた車両に、新品のバッテリーに交換した後もIS表示灯の点灯が消えない
〇原因
新品バッテリーに交換した後に内部抵抗値をリセットされていないために再度IS表示灯が点灯した
〇対策
下記作業を実施して内部抵抗値をリセットする
リセット作業の手順
- イグニッションONにして、エアコン・オーディオ・ランプ等をOFFにして全ての電気負荷を無しにする
- イグニッションOFF→イグニッションACC→イグニッションON→ブレーキを踏んでエンジン始動 ※イグニッションOFFからすぐエンジン始動した場合リセットされない可能性もあるので一つずつの動作をゆっくりやりましょう
- アイドリング状態で1分間保持
- 2→3の作業(イグニッションOFF→イグニッションACC→イグニッションON→ブレーキを踏んでエンジン始動→アイドリング1分間以上保持)を合計4回以上繰り返す
- エンジン始動後、アイドリングストップシステム表示灯が点灯していないことを確認する
まとめ
今回、ホンダNBOX【DBA-JF3】のアイドリングストップ車用バッテリーを交換しました。
今のお車はバックアップをしっかりとっておかないと後々大変になりますのでバックアップ機もしっかり準備して交換をして下さい。
